Моделирование многослойной стены в nanoCAD BIM Строительство на примере двухэтажного коттеджа
Многослойные стены прошли долгий путь развития - от простых конструкций из дерева, глины, соломы и камня до сложных инженерных систем, в которых каждый материал выполняет строго определённую функцию. Уже в древности было замечено: если между внутренней и наружной оболочкой здания разместить глину, землю или другой утепляющий материал, помещение лучше сохраняет тепло. Современные стены работают по тому же принципу, но их состав, расчёт и проектирование стали значительно сложнее.
Сегодня в составе ограждающей конструкции могут одновременно присутствовать несущий слой, утеплитель, воздушный зазор, облицовка, крепёжные элементы и специальные прослойки. Для корректного проектирования важно не только задать толщину каждого материала, но и обеспечить точное взаимное расположение слоёв, правильное сопряжение элементов и корректное отображение проёмов.

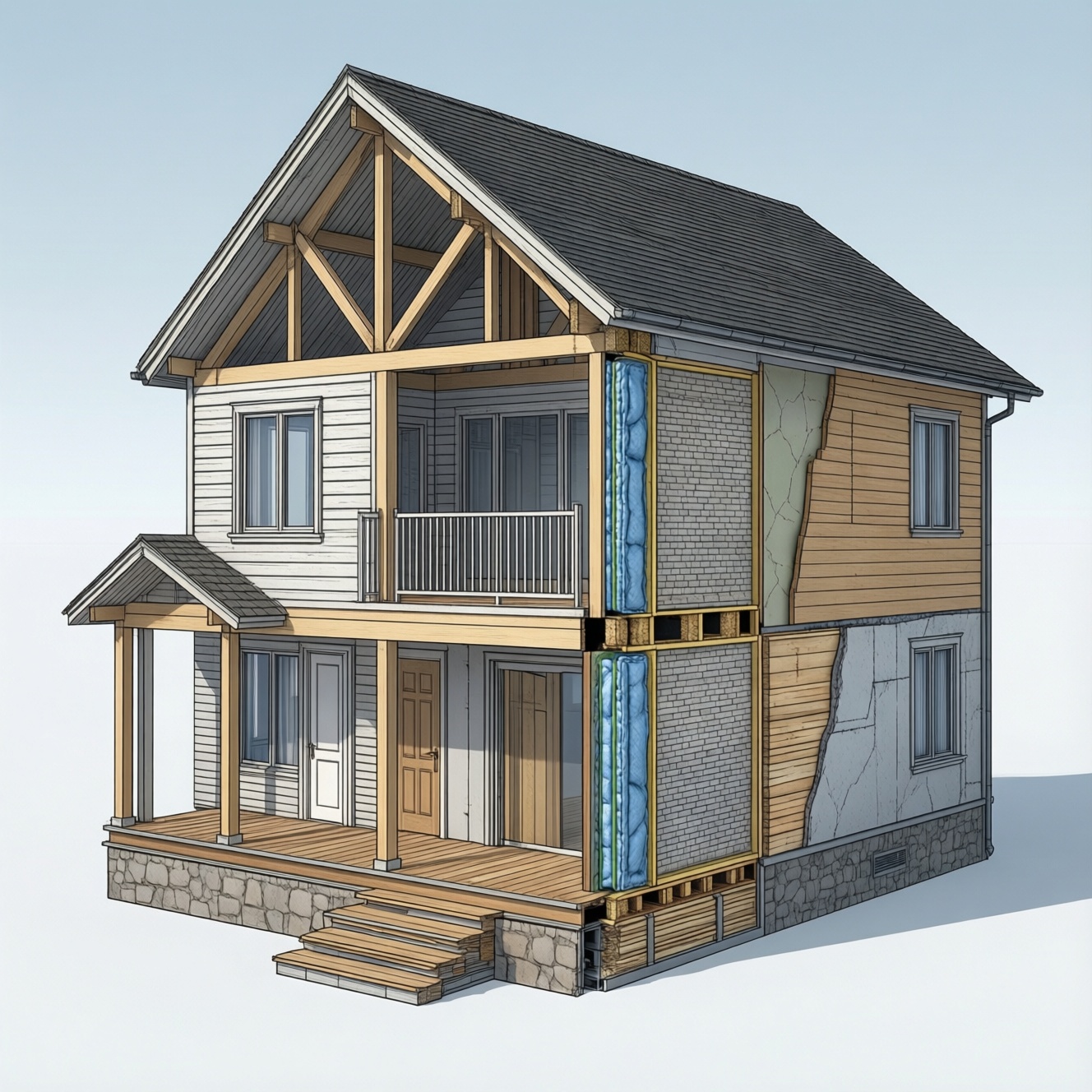

В рассматриваемом примере моделируется двухэтажный коттедж, к которому впоследствии планировалось пристроить веранду и гараж. Основная коробка здания уже была возведена на участке, однако для дальнейшей работы потребовалась цифровая модель существующего дома и новых пристроек. Для этой задачи использовался nanoCAD BIM Строительство.
Особенности создания многослойных стен
В текущей версии программы отсутствует отдельная команда, позволяющая сформировать многослойную стену как один интеллектуальный объект с набором материалов и автоматическим управлением всеми слоями. Поэтому конструкция создаётся поэтапно: каждый слой моделируется отдельной стеной с собственными параметрами.
Такой подход требует более внимательной настройки, но даёт проектировщику полный контроль над геометрией. Можно независимо задавать толщину, материал, положение, высоту и привязку каждого элемента. При необходимости отдельные слои легко корректировать без изменения всей конструкции.
Инструменты nanoCAD BIM Строительство позволяют создавать стены прямолинейной и сложной формы, редактировать их геометрию, назначать материалы, настраивать высотные отметки и управлять отображением в расчётной модели. Параметры задаются в немодальном окне "Создание стены", благодаря чему проектировщик может продолжать работу с моделью, не закрывая панель настроек.
После выбора стены на её контуре появляются управляющие ручки. Квадратные маркеры предназначены для изменения линейных размеров, круглые используются для некоторых геометрических операций, а специальные ручки позволяют настраивать сопряжения, наклон, положение относительно базового вектора и параметрические размеры. Это удобно при подгонке отдельных слоёв в местах примыкания к перекрытиям, колоннам, оконным и дверным проёмам.
Состав стен коттеджа и пристроек
Для разных частей здания были приняты различные конструктивные схемы. Клеевой состав и гибкие связи в модели не создавались отдельными объектами, поскольку они не требовались для поставленной задачи.
Наружная стена коттеджа
Основная стена дома включает:
1. кирпичную кладку толщиной 250 мм;
2. утеплитель;
3. наружную облицовку толщиной 120 мм;
4. гибкие связи и клеевой состав, не представленные отдельной геометрией.
Стена веранды
Для веранды принята другая конструкция:
1. монолитный железобетонный слой толщиной 250 мм;
2. вентилируемый зазор шириной 50 мм;
3. наружная облицовка толщиной 120 мм;
4. связи между слоями, которые в модели не отображались.
Стена гаража
Стены гаража имеют наиболее простую структуру и состоят из газосиликатных блоков толщиной 250 мм. Дополнительные облицовочные или утепляющие слои в рамках данного примера не моделировались.
Каждый из перечисленных элементов создаётся как самостоятельная стена. Для него указываются базовый уровень, верхняя отметка, толщина, направление построения и положение относительно оси или базовой линии.
Настройка материалов
После создания геометрии слоёв необходимо назначить им соответствующие материалы. Материалы используются не только для визуального оформления модели, но и для определения поведения элементов при пересечении и сопряжении.
Список доступных материалов находится в группе "Конструкция" окна параметров элемента. В нём отображаются имя материала и его уникальный символьный идентификатор. Если нужного варианта нет в активном проекте, его можно добавить или изменить через окно "Материалы".
В этом окне предусмотрены:
- команды создания, редактирования и удаления материалов;
- список материалов, доступных в базе проекта;
- область изменения параметров выбранного материала;
- вкладка "Информация и геометрия";
- настройки, связанные с отображением и взаимодействием элементов.
Для каждого слоя следует выбрать материал, максимально соответствующий фактической конструкции. Например, для несущей кирпичной стены назначается кирпичная кладка, для основания веранды - конструкционный железобетон, для гаража - газосиликатный или пенобетонный блок. Утеплитель, облицовка и воздушная прослойка также должны иметь отдельные обозначения.
Приоритеты пересечения
Особое значение имеет параметр приоритета пересечения. Он определяет, как элементы ведут себя при контакте, наложении или пересечении. Материал с более высоким приоритетом условно "проникает" в материал с меньшим приоритетом.
Для несущих слоёв рекомендуется назначать максимальный приоритет. В рассматриваемом проекте такой статус получают кирпичная кладка, конструкционный железобетон и блоки. Это позволяет избежать нежелательного преобладания утеплителя или облицовочного слоя в узлах пересечения.
При неправильной настройке приоритетов могут появиться визуальные дефекты: один слой будет обрезать другой, стены начнут некорректно соединяться, а узлы примыкания станут выглядеть неестественно. Поэтому проверять параметры материалов следует ещё до массового создания стен.
Моделирование вентилируемого зазора
Воздушный зазор между железобетонной основой и облицовкой был создан отдельной стеной толщиной 50 мм. Такое решение позволяет сохранить точную ширину прослойки и корректно вставлять в неё проёмы или учитывать её при формировании узлов.
Хотя зазор не является обычной материальной стеной, отдельный объект удобен для координации модели. Он помогает контролировать положение облицовки, избегать случайного смещения слоёв и получать более понятные сечения.
В небольших проектах воздушную прослойку иногда обозначают условно или не моделируют вовсе. Однако при наличии сложных фасадов, оконных откосов и неодинаковых узлов примыкания отдельная геометрия делает модель значительно информативнее.
Работа с проёмами
Оконные и дверные проёмы необходимо создавать с учётом того, что каждый слой является самостоятельной стеной. Если проём формируется только в одном элементе, остальные слои могут остаться непрерывными и перекрыть пространство окна или двери.
Поэтому после создания проёма важно проверить все составляющие стены: несущий слой, утеплитель, вентиляционный зазор и облицовку. В зависимости от принятой технологии отдельные слои могут иметь одинаковые или отличающиеся размеры проёмов. Например, облицовка может формировать откос, а утеплитель - заходить в область примыкания рамы.
Для ускорения работы полезно сначала создать типовой проём и затем переносить или копировать его на другие участки. Но перед тиражированием следует убедиться, что исходный узел настроен правильно.
Контроль геометрии и высот
В двухэтажном доме особое внимание уделяется переходу между уровнями. Стены первого и второго этажей должны иметь согласованные отметки, а их слои - совпадать по толщине и положению. Несовпадение даже на несколько сантиметров может привести к появлению выступов, щелей или неправильных сопряжений с перекрытиями.
Практично разделять стены по этажам и задавать для каждого элемента собственный базовый уровень. Такой способ упрощает редактирование и позволяет независимо изменять высоту помещений, толщину перекрытий или положение технических зон.
После построения стен рекомендуется проверить модель в плане, трёхмерном виде и на разрезах. План помогает оценить толщины и привязки, 3D-представление - взаимное положение слоёв, а разрез - вертикальные отметки и узлы примыкания.
Преимущества поэлементного моделирования
Несмотря на отсутствие единого многослойного объекта, построение стены отдельными элементами имеет ряд преимуществ:
- каждый материал можно редактировать независимо;
- легко менять толщину утеплителя или облицовки;
- можно использовать разные конструкции для отдельных участков фасада;
- проще моделировать нестандартные примыкания;
- отдельные слои удобно скрывать при подготовке чертежей;
- повышается наглядность расчётной и координационной модели.
Такой метод особенно полезен при реконструкции, когда часть здания уже построена, а новые пристройки выполняются по иной технологии. Для коттеджа это позволяет совместить существующую кирпичную коробку, железобетонную конструкцию веранды и блочные стены гаража в единой цифровой модели.
Рекомендации по организации работы
Перед началом моделирования желательно составить таблицу конструкций с указанием толщины, материала и назначения каждого слоя. Это снижает риск путаницы при выборе объектов и помогает заранее определить порядок построения.
Сначала рекомендуется создавать несущий слой, затем утепление или воздушный зазор и только после этого - наружную облицовку. Такой порядок соответствует конструктивной логике здания и облегчает настройку приоритетов пересечения.
Также стоит использовать единые правила именования материалов. Например, в названии можно указывать тип, толщину и назначение: "Кирпич несущий 250", "Облицовка фасадная 120", "Зазор вентилируемый 50". Это ускоряет поиск элементов в больших проектах.
Моделирование многослойных стен в nanoCAD BIM Строительство требует последовательной работы с отдельными объектами, но позволяет достаточно точно представить конструкцию здания. Главное - правильно определить состав стены, настроить геометрию, назначить материалы и проверить приоритеты пересечения. Эти же принципы применимы к перекрытиям, покрытиям, кровельным конструкциям и другим многослойным элементам.
